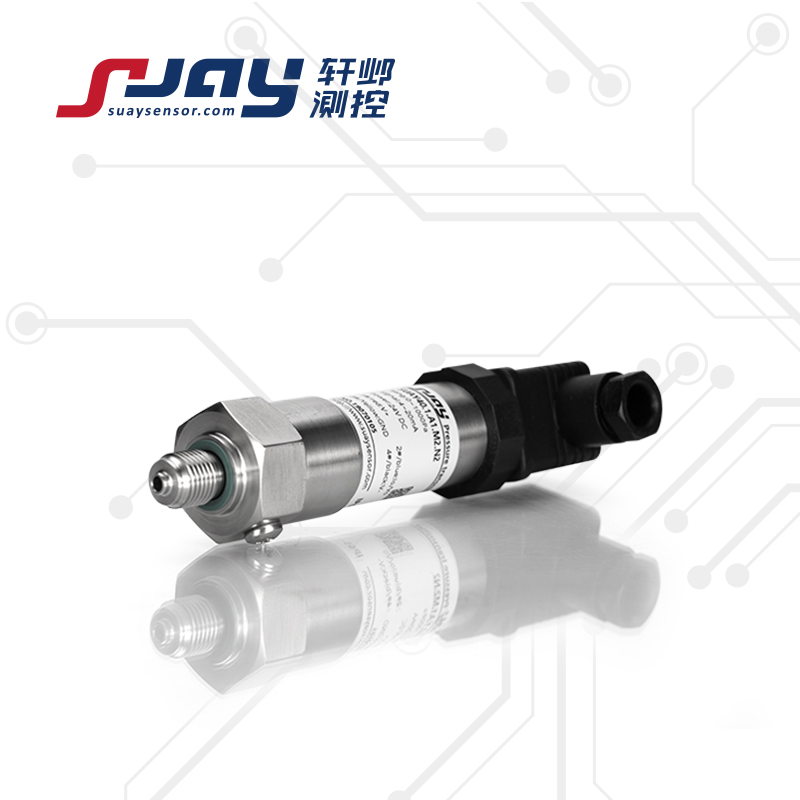

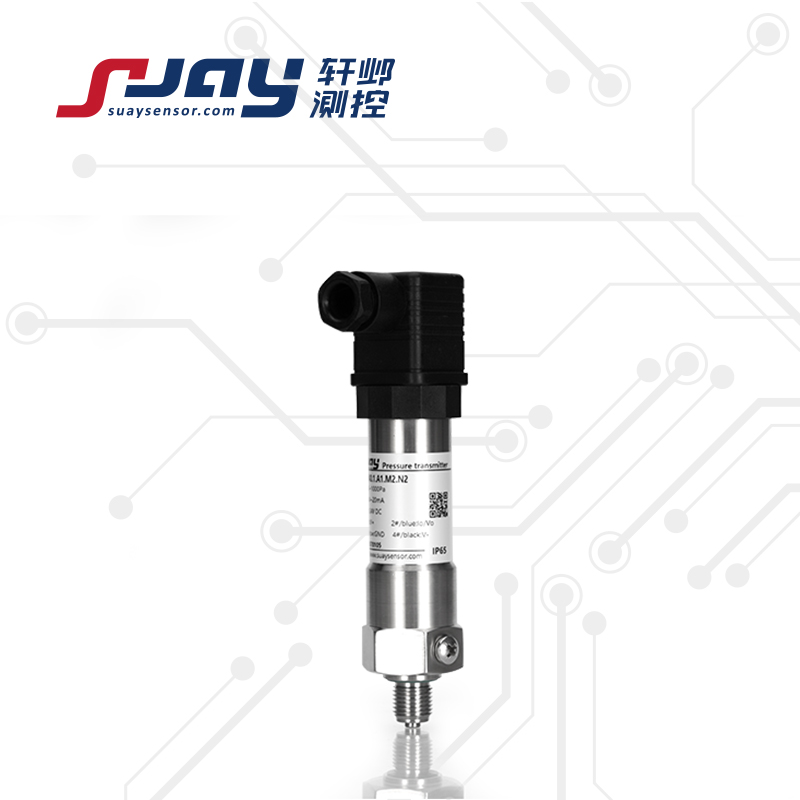

SUAY40微壓/風壓變送器適用于爐膛正負壓測量、過濾器差壓、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中無腐蝕性 、不導電氣體的微小差壓監測、測量。該系列變送器選用進口高精度微壓傳感器，采用獨特封裝技術以及合理的工藝流程，解決了微小壓力傳感器的應力問題。使用特殊二次封裝的信號處理電路，將傳感器感應的微小壓力換成標準的電流電壓信號，充分保證了產品極高的精度和穩定性。全不銹鋼/金屬封裝外殼，既給與產品結構的可靠性，又對電氣性能指標提供足夠的保障。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。



產品特點：


l  最小量程可至200Pa-500Pa，檢測極微小的壓力

l  體積小巧、結構堅固、安裝方便

l  特殊的信號處理，保證微小壓力下的信號穩定性

l  輸出信號多樣，適應不同的控制設備

l  結構靈活，既可雙端測量，也可以單端測量。


產品性能指標


測量范圍	0~±200pa…±20KPa（表壓、負壓、復合壓）
過載能力	3倍滿量程壓力
測量介質	無腐蝕性、無粉塵、干燥不導電氣體
靜態精度①	±0.15%FS       ±0.25%FS        ±0.5%FS
信號輸出/供電	4-20mA  0-5V  0-10V  1-5V	12-36VDC（典型24VDC）
	0.5-4.5V	5VDC/12-36VDC（典型24VDC）
	數字信號輸出RS485	5VDC/5-16VDC/24VDC
工作溫度	-20～80℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年        最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃       最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃       最大：±0.05%FS/℃
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g （IEC 60068-2-6）
抗沖擊性	20g，11mS
響應時間	≤1ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出）        >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5   G1/4     塔型氣嘴 （典型）  ;       G1/2  （可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	插頭型（IP65）           電纜型（IP67）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約200克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY40	0~±200Pa …±20KPa 量程可選	3:±0.15%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制	M1:M20*1.5 M2:G1/4 M8:塔型氣嘴 可選： M3:G1/2 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	S:抗干擾 L:顯示 E:本案防爆
SUAY40.1.A1.M8.N1.E

選型提示：
            1. 被測介質應與產品接觸的材料相兼容，
            2. 選型附加功能代號“E” 本安防爆型，須經安全柵供電。
            3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
